Bomba de engrenagem externa

Mini bomba de engrenagem externa, Grupo 1.25 (1.4~13.8cm³/rev.)

Bombas hidráulicas

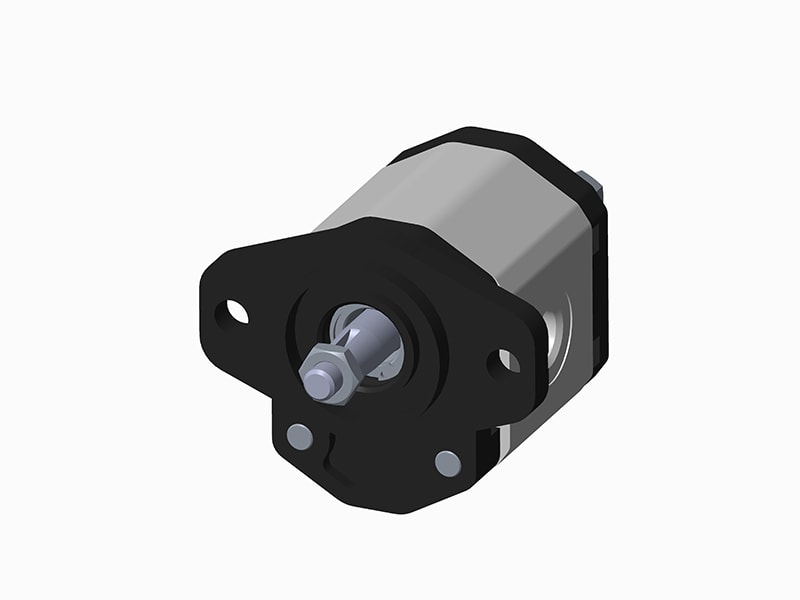

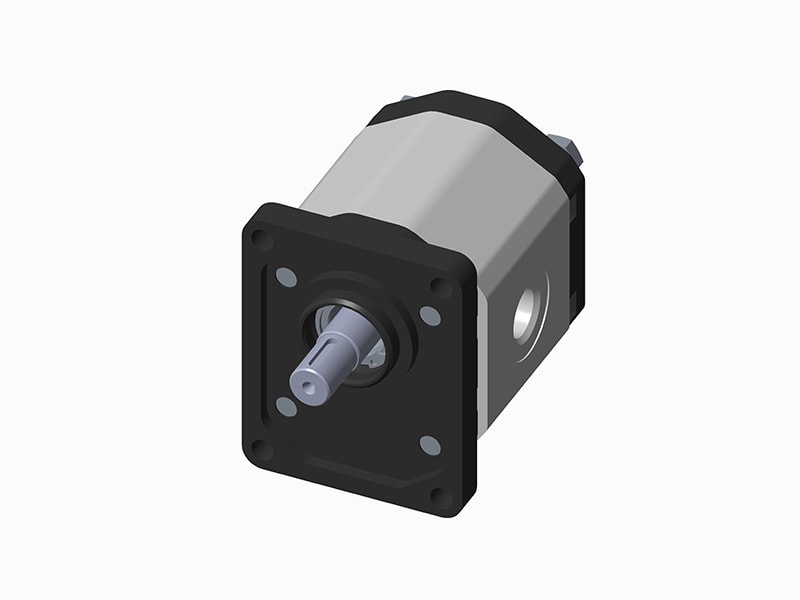

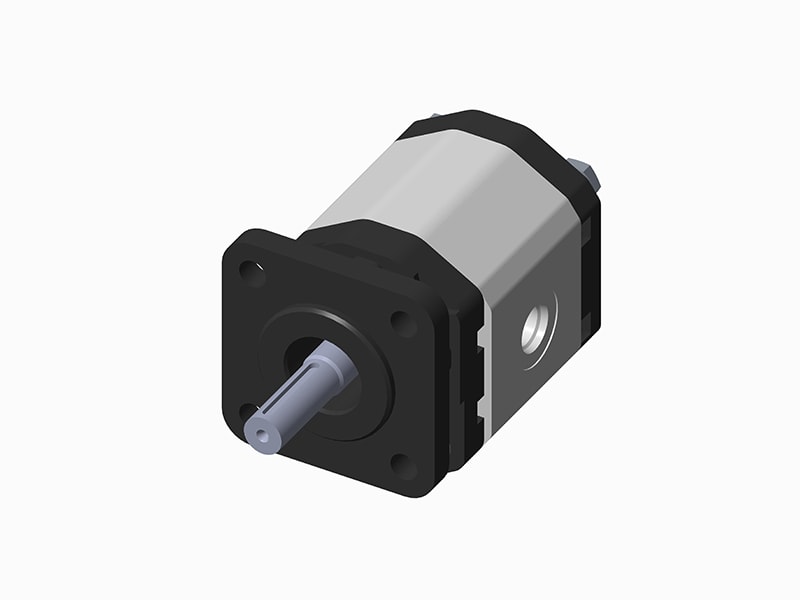

Mini bomba de engrenagem externa, Grupo 1.25
Mini bomba de engrenagem externa, Grupo 1.25 Mini bomba de engrenagem externa, Grupo 1.25 Mini bomba de engrenagem externa, Grupo 1.25
Informações técnicas
  • Deslocamento: 1.4~13.8cm³/rev.
  • Sentido de rotação: no sentido horário (D), anti-horário (S), reversível (R)
  • Velocidade mínima: 600~800r/mín
  • Velocidade máxima: 1800~6000r/mín
  • Pressão máxima: 180~290bar
Tabela da curva de desempenho
Indústrias atendidas
  • Sistemas hidráulicos
Solicite um orçamento
Características
  • Baixo ruído, alta eficiência, longa vida útil
  • Alto desempenho mesmo em baixas velocidades

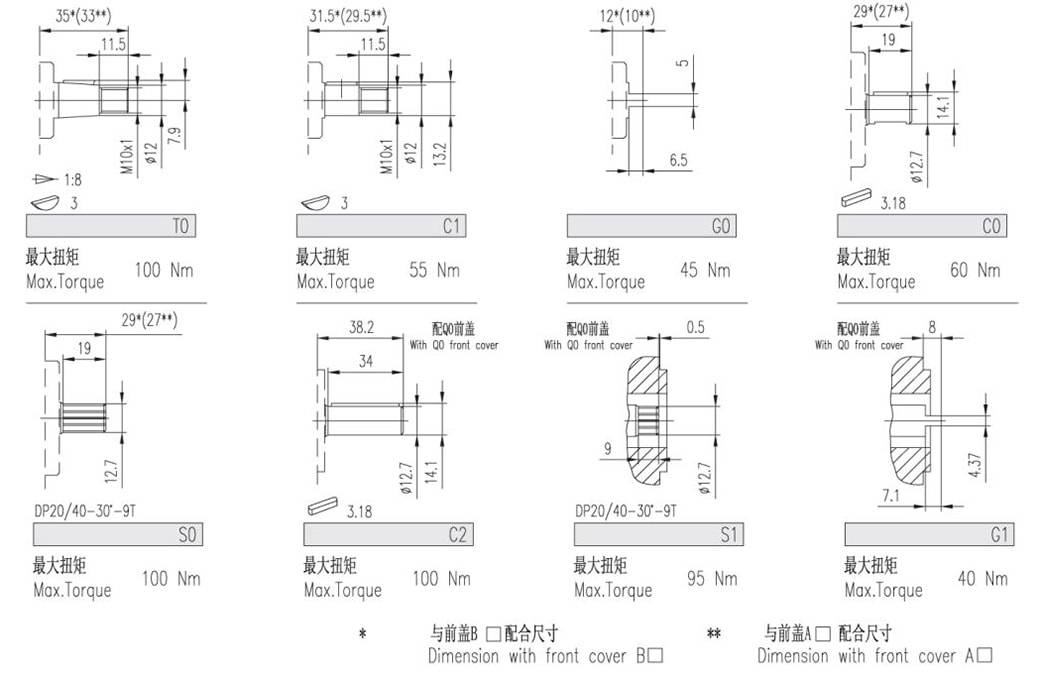

  • Várias opções de porta de óleo e extensão do eixo disponíveis
  • Vedação do eixo sem vazamentos
  • Bomba e motor reversíveis opcionais
Parâmetros técnicos
Deslocamento Pressão absoluta de sucção Pressão máxima contínua Pressão máxima intermitente Pressão máxima de pico Velocidade mínima Velocidade máxima Eficiência volumétrica
V Pe P1 P2 P3 nmín nmáx ηv
cm³/rev. bar r/nin %
1.4 0.7...3 250 270 290 800 6000 ≥90
2.1 ≥91
2.8 5000
3.5
4.1 600 4000
5.2 230 245 260 ≥92
6.2 3800
7.6 200 215 230 3200
9.3 180 195 210 2600
11 170 185 200 2200 ≥94
13.8 150 165 180 1800

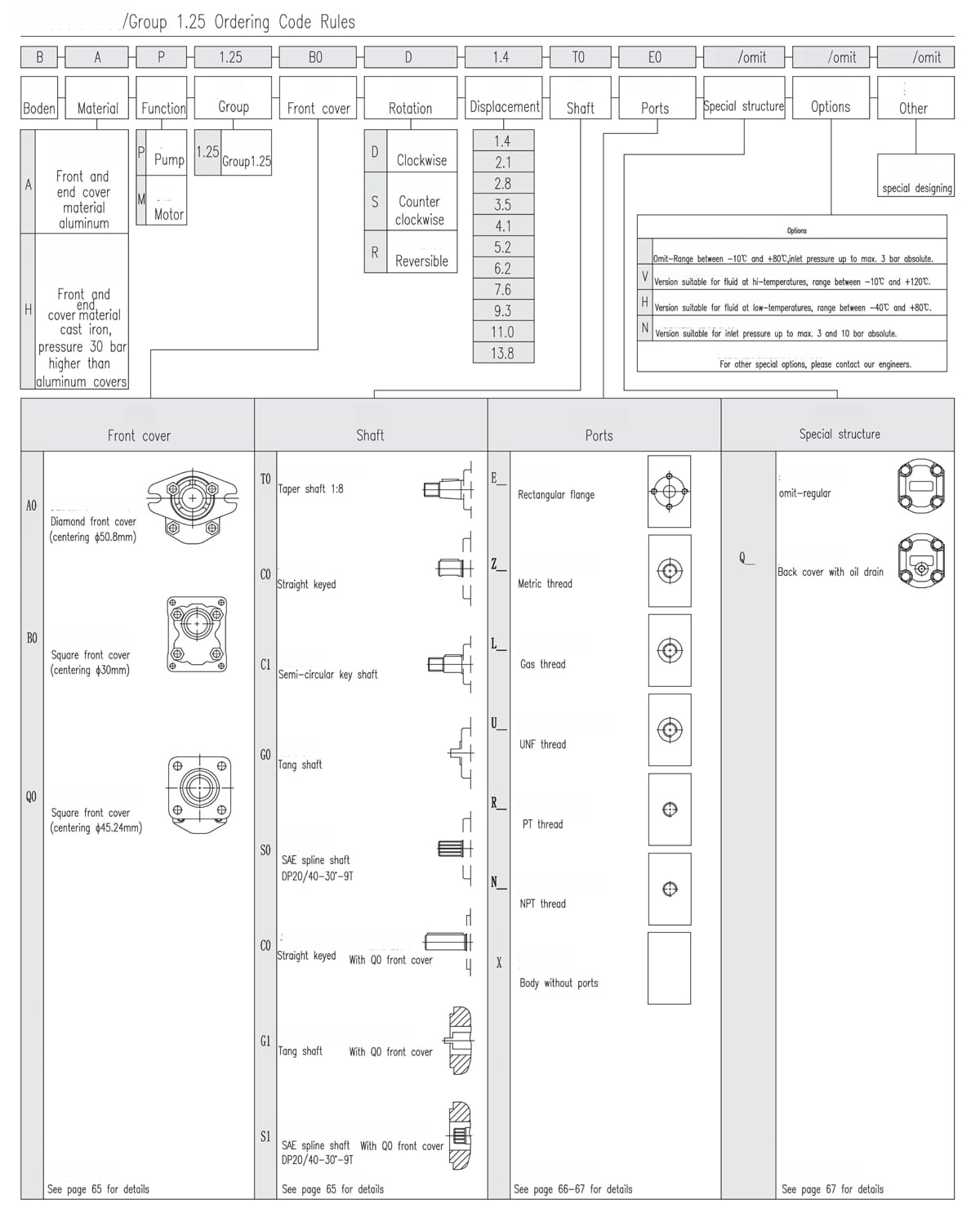

Regras para códigos de encomenda
Mini bomba de engrenagem externa, Grupo 1.25
Mini bomba de engrenagem externa, Grupo 1.25
Mini bomba de engrenagem externa, Grupo 1.25
Mini bomba de engrenagem externa, Grupo 1.25
Mini bomba de engrenagem externa, Grupo 1.25

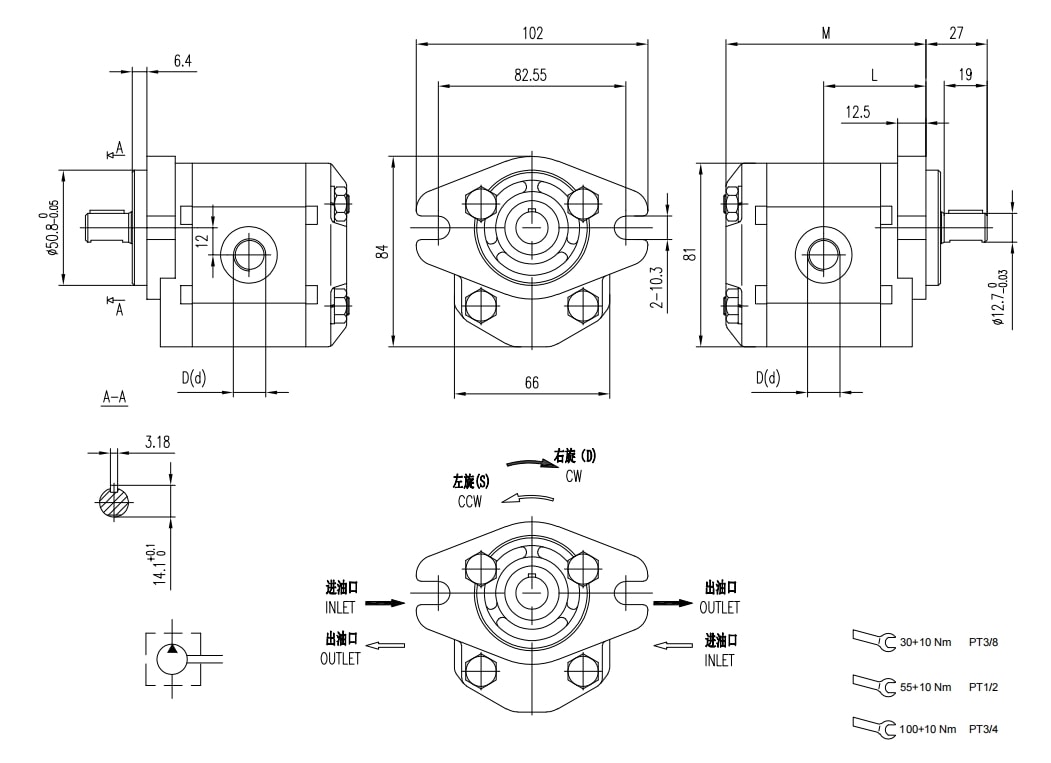

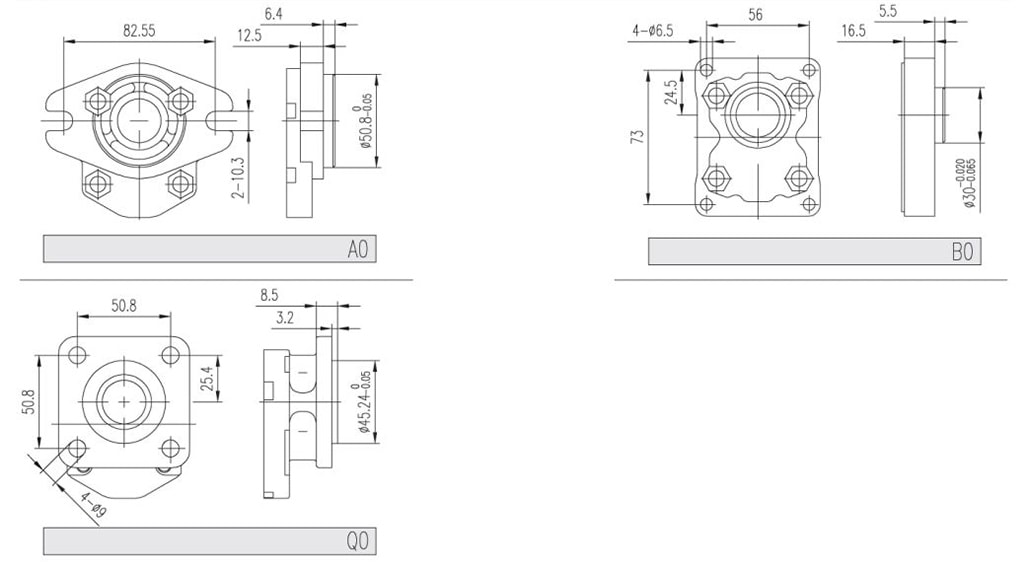

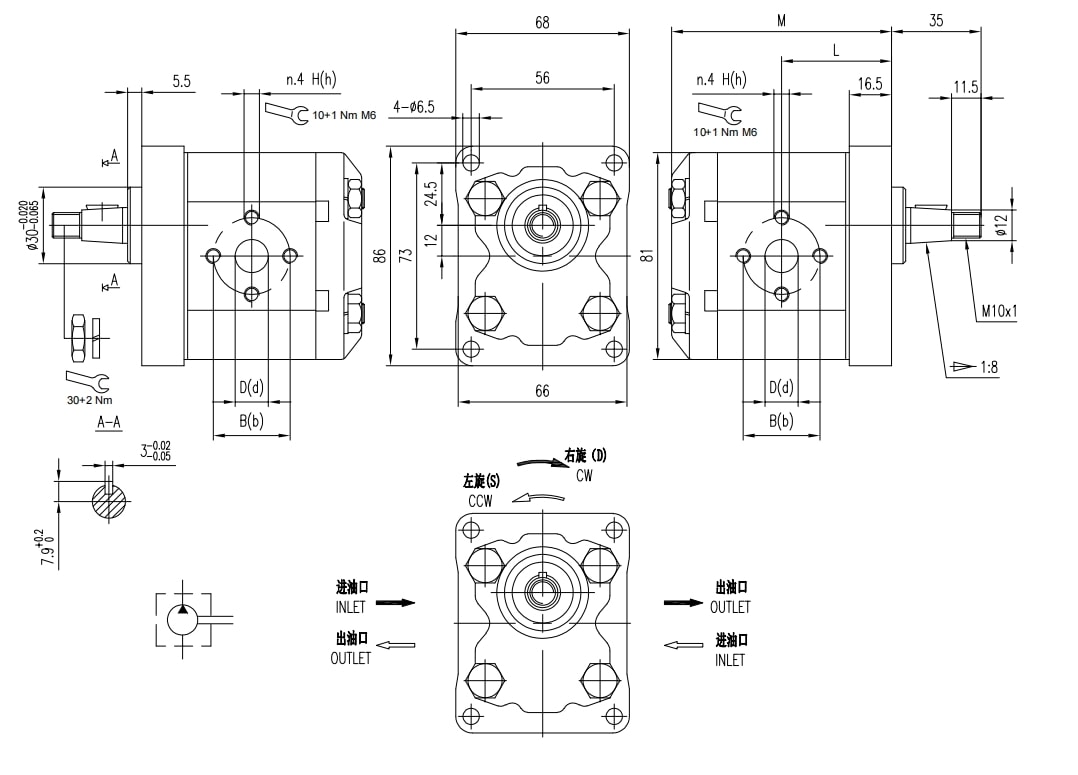

Dimensões padrão
Dimensões padrão
Dimensões padrão
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L B D H b d h
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm   mm mm   mm mm
1.4 250 270 290 6000 800 1.80 80.5 40 E0 30 13 M6 30 13 M6
2.1 250 270 290 6000 800 1.835 82.5 41 E0 30 13 M6 30 13 M6
2.8 250 270 290 5000 800 1.87 84.5 42 E0 30 13 M6 30 13 M6
3.5 250 270 290 5000 800 1.905 86.5 43 E0 30 13 M6 30 13 M6
4.1 250 270 290 4000 800 1.94 88.5 44 E0 30 13 M6 30 13 M6
5.2 230 245 260 4000 800 2.02 91.5 45.5 E0 30 13 M6 30 13 M6
6.2 230 245 260 3800 800 2.1 94.5 47 E0 30 13 M6 30 13 M6
7.6 200 215 230 3200 600 2.17 98.5 49 E0 30 13 M6 30 13 M6
9.3 180 195 210 2600 600 2.25 103.5 51.5 E0 30 13 M6 30 13 M6
11.0 170 185 200 2200 600 2.345 108.5 54 E0 30 13 M6 30 13 M6
13.8 150 165 180 1800 600 2.485 116.5 58 E0 30 13 M6 30 13 M6

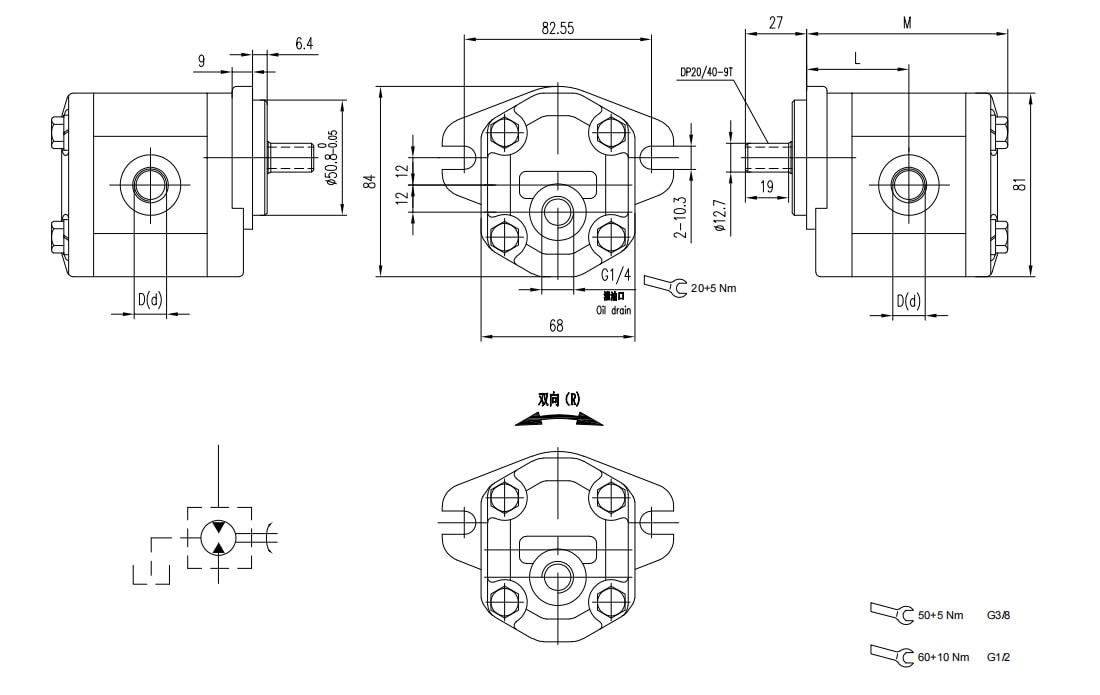

Bomba de engrenagem externa
Bomba de engrenagem externa
Consulta

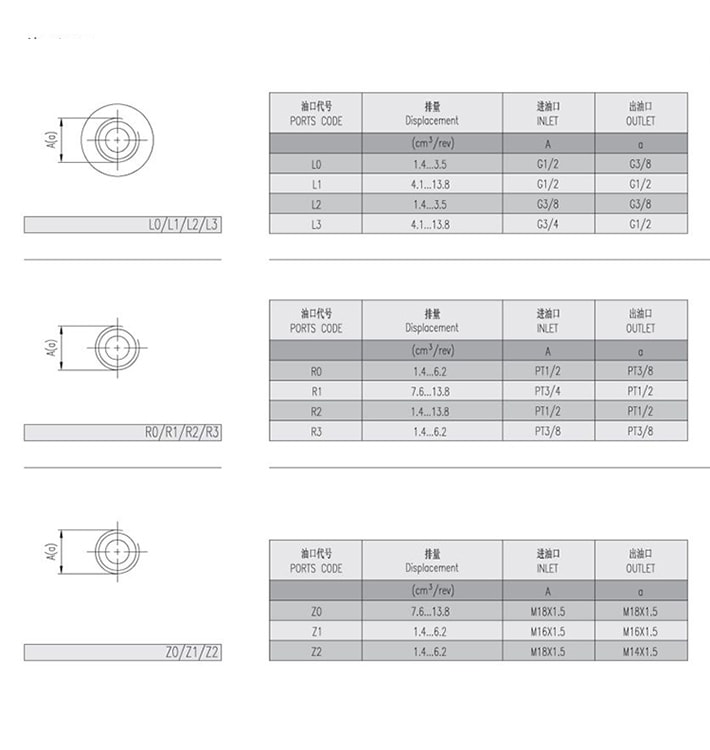

Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm
1.4 250 270 290 6000 800 1.80 80.5 40 L0 G1/2 G3/8
2.1 250 270 290 6000 800 1.835 82.5 41 L0 G1/2 G3/8
2.8 250 270 290 5000 800 1.87 84.5 42 L0 G1/2 G3/8
3.5 250 270 290 5000 800 1.905 86.5 43 L0 G1/2 G3/8
4.1 250 270 290 4000 800 1.94 88.5 44 L3 G3/4 G1/2
5.2 230 245 260 4000 800 2.02 91.5 45.5 L3 G3/4 G1/2
6.2 230 245 260 3800 800 2.1 94.5 47 L3 G3/4 G1/2
7.6 200 215 230 3200 600 2.17 98.5 49 L3 G3/4 G1/2
9.3 180 195 210 2600 600 2.25 103.5 51.5 L3 G3/4 G1/2
11.0 170 185 200 2200 600 2.345 108.5 54 L3 G3/4 G1/2
13.8 150 165 180 1800 600 2.485 116.5 58 L3 G3/4 G1/2

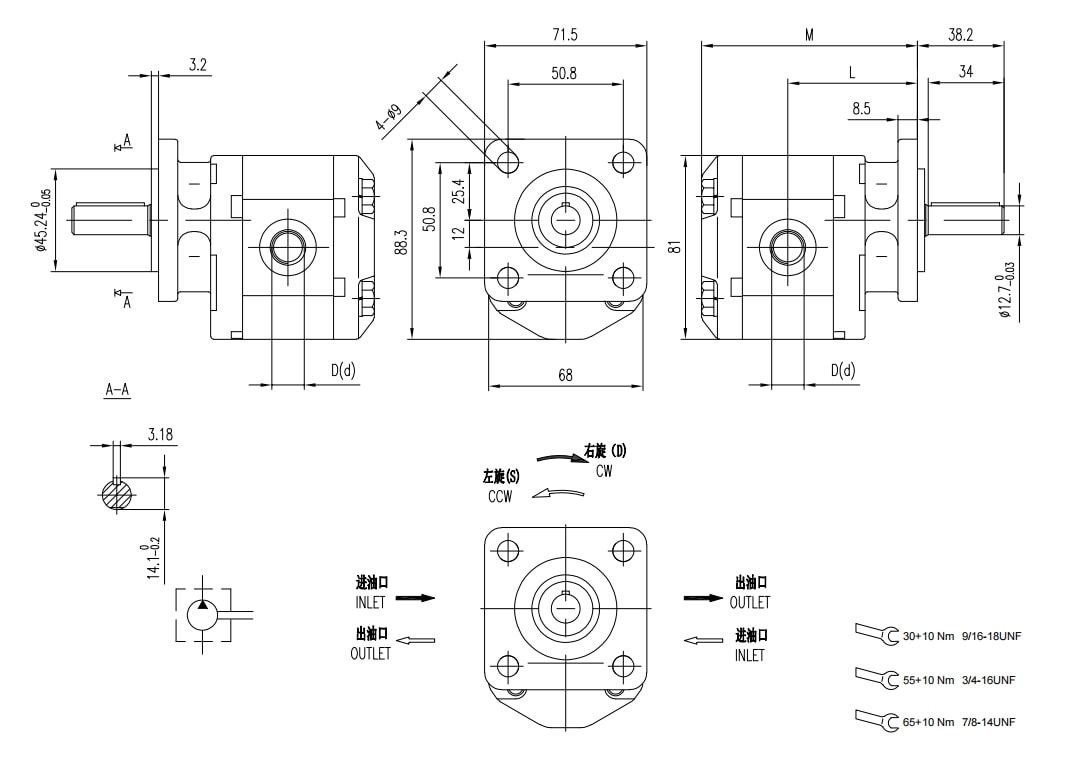

Bomba de engrenagem externa
Bomba de engrenagem externa
Consulta

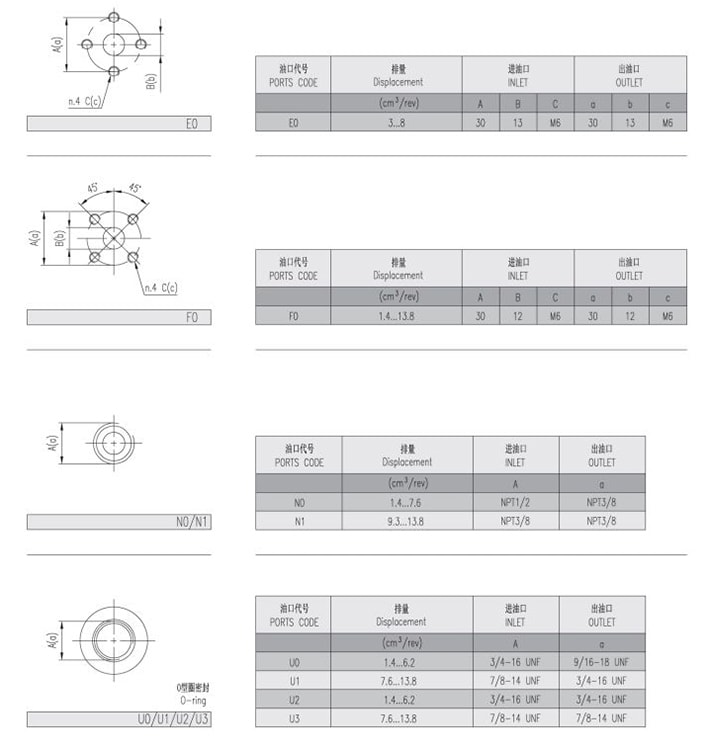

Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm
1.4 250 270 290 6000 800 1.9 98 59 U0 3/4-16UNF 9/16-18UNF
2.1 250 270 290 6000 800 1.94 100 60 U0 3/4-16UNF 9/16-18UNF
2.8 250 270 290 5000 800 1.97 102 61 U0 3/4-16UNF 9/16-18UNF
3.5 250 270 290 5000 800 2.01 104 62 U0 3/4-16UNF 9/16-18UNF
4.1 250 270 290 4000 800 2.04 106 63 U0 3/4-16UNF 9/16-18UNF
5.2 230 245 260 4000 800 2.15 109 64.5 U0 3/4-16UNF 9/16-18UNF
6.2 230 245 260 3800 800 2.2 112 66 U0 3/4-16UNF 9/16-18UNF
7.6 200 215 230 3200 600 2.27 116 68 U1 7/8-14UNF 3/4-16UNF
9.3 180 195 210 2600 600 2.35 121 70.5 U1 7/8-14UNF 3/4-16UNF
11 170 185 200 2200 600 2.45 126 73 U1 7/8-14UNF 3/4-16UNF
13.8 150 165 180 1800 600 2.6 134 77 U1 7/8-14UNF 3/4-16UNF
Bomba de engrenagem externa
Bomba de engrenagem externa
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm
1.4 250 270 290 6000 800 1.8 80.5 40 L2 G3/8 G3/8
2.1 250 270 290 6000 800 1.835 82.5 41 L2 G3/8 G3/8
2.8 250 270 290 5000 800 1.87 84.5 42 L2 G3/8 G3/8
3.5 250 270 290 5000 800 1.905 86.5 43 L2 G3/8 G3/8
4.1 250 270 290 4000 800 1.94 88.5 44 L1 G1/2 G1/2
5.2 230 245 260 4000 800 2.02 91.5 45.5 L1 G1/2 G1/2
6.2 230 245 260 3800 800 2.1 94.5 47 L1 G1/2 G1/2
7.6 200 215 230 3200 600 2.17 98.5 49 L1 G1/2 G1/2
9.3 180 195 210 2600 600 2.25 103.5 51.5 L1 G1/2 G1/2
11 170 185 200 2200 600 2.345 108.5 54 L1 G1/2 G1/2
13.8 150 165 180 1800 600 2.485 116.5 58 L1 G1/2 G1/2
