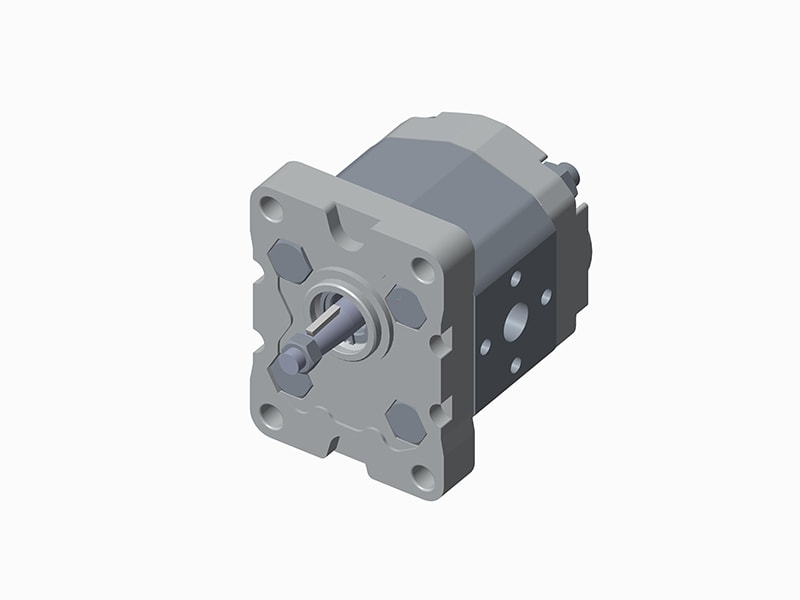

Bomba de engrenagem externa

Mini bomba de engrenagem externa, Grupo 1 (0.8~8cm³/rev.)

Bombas hidráulicas

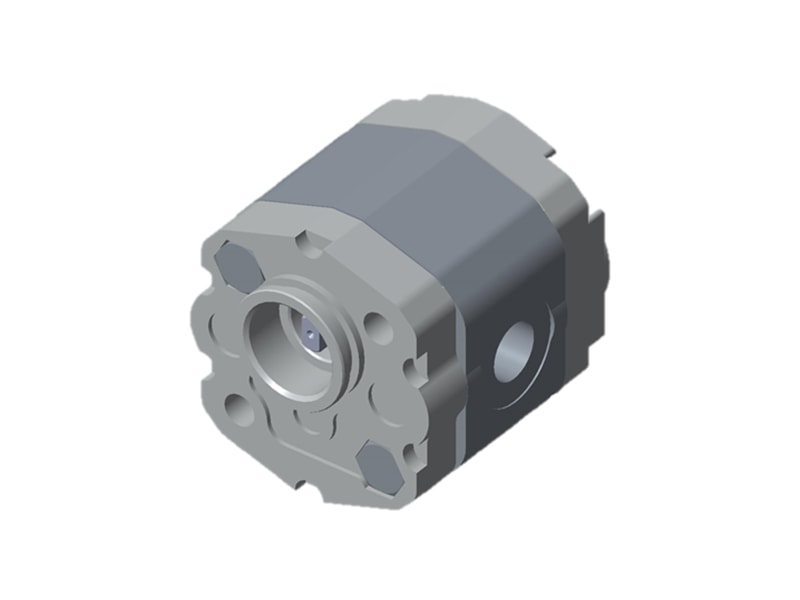

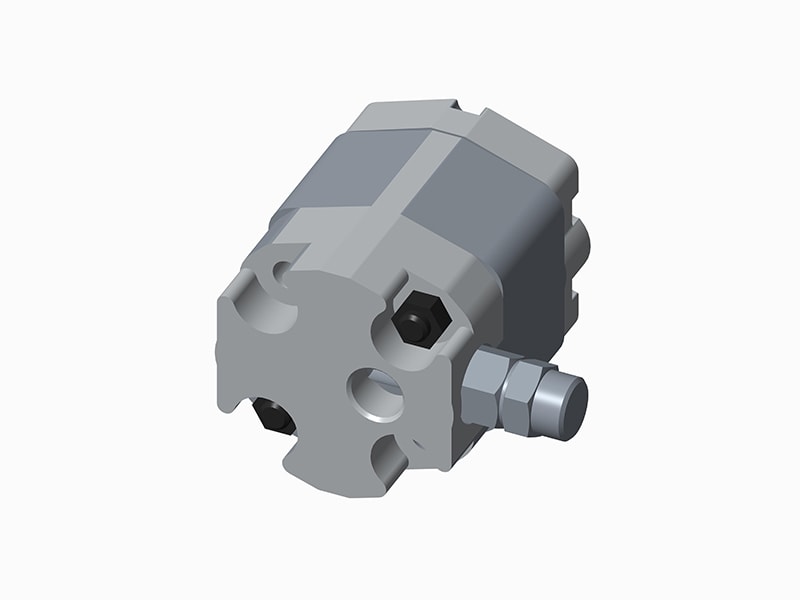

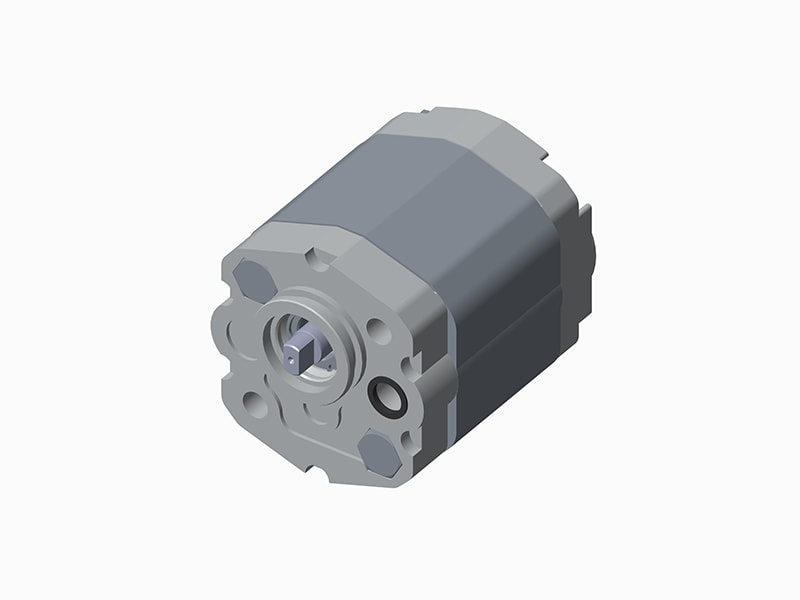

Mini bomba de engrenagem externa, Grupo 1
Mini bomba de engrenagem externa, Grupo 1 Mini bomba de engrenagem externa, Grupo 1 Mini bomba de engrenagem externa, Grupo 1 Mini bomba de engrenagem externa, Grupo 1 Mini bomba de engrenagem externa, Grupo 1
Informações técnicas
  • Deslocamento: 0.8~8cm³/rev.
  • Sentido de rotação: sentido horário (D), anti-horário (S)
  • Velocidade mínima: 600~1000r/mín
  • Velocidade máxima: 2100~6000r/mín
  • Pressão máxima: 200~270bar
Tabela da curva de desempenho
Indústrias atendidas
  • Sistema hidráulico
  • Elevadores para automóveis
  • Turbina eólica
  • Equipamento de manuseio de materiais
Solicite um orçamento
Características
  • Baixo ruído, alta eficiência, longa vida útil
  • Alto desempenho mesmo em baixas velocidades
  • Vedação do eixo sem vazamentos
  • Válvula de alívio integrada opcional
  • Bombas de alta e baixa pressão opcionais
  • Várias opções de porta de óleo e extensão do eixo disponíveis
Parâmetros técnicos
Deslocamento Pressão absoluta de sucção Pressão máxima contínua Pressão máxima intermitente Pressão máxima de pico Velocidade mínima Velocidade máxima Eficiência volumétrica
V Pe P1 P2 P3 nmín nmáx ηv
cm³/rev. bar r/mín %
0.8 0.7...3 230 250 270 1000 6000 ≥90
1.1
1.3 ≥91
1.6
1.8
2.1 ≥92
2.7 800
3.2 210 230 250 5000
3.7 4500
4.2
4.8 190 210 230 600 3500 ≥93
5.8 3000
7 160 180 200 2500
8 2100

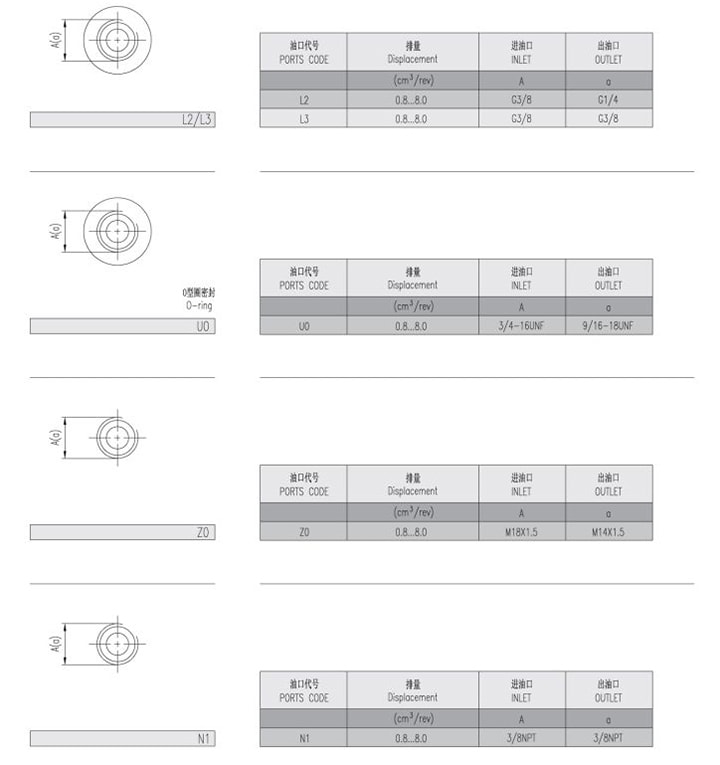

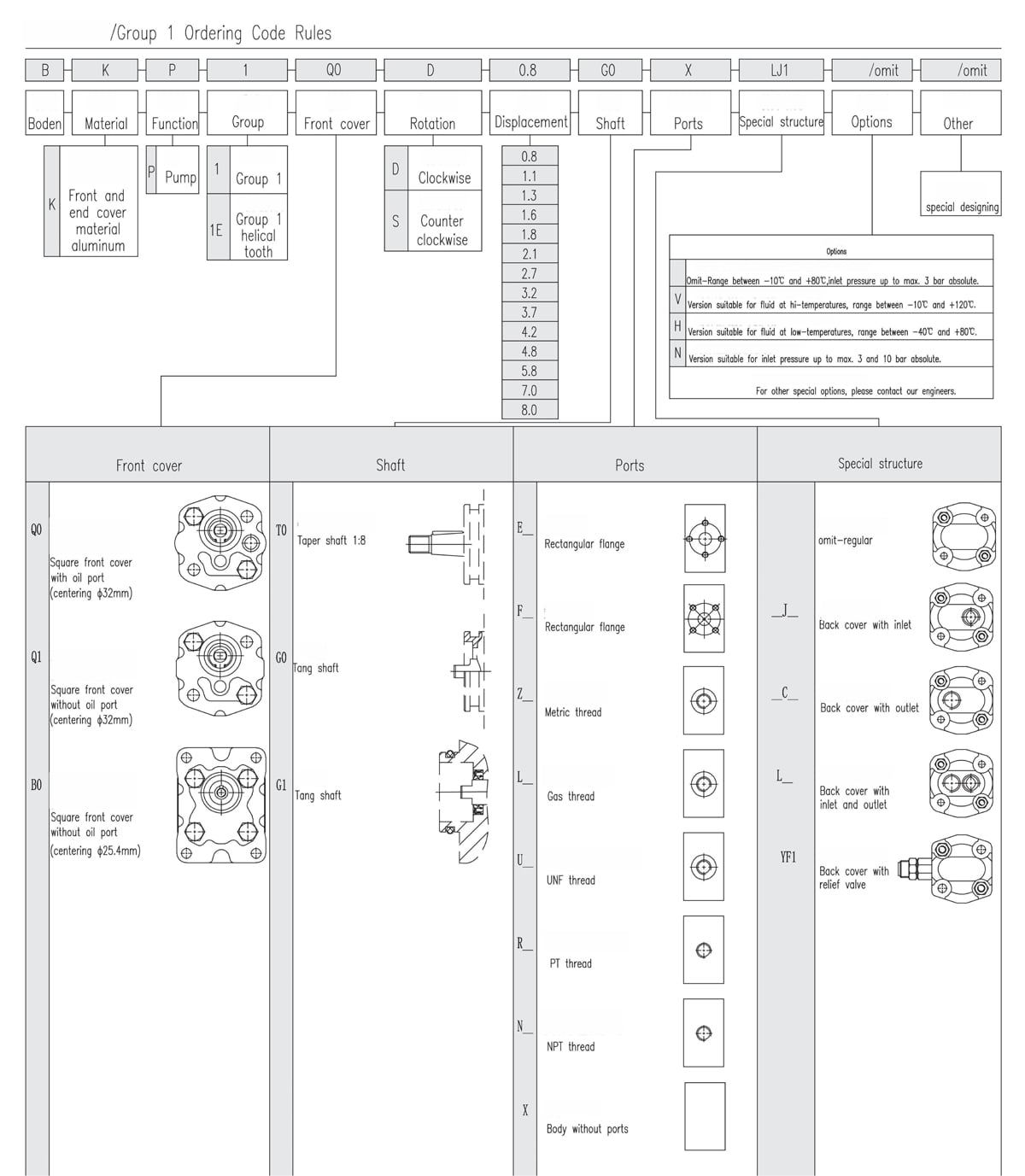

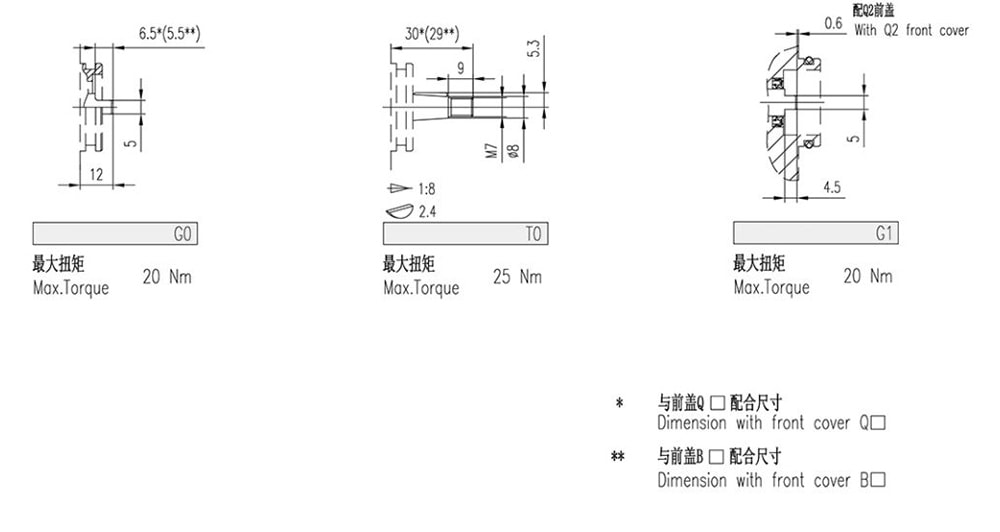

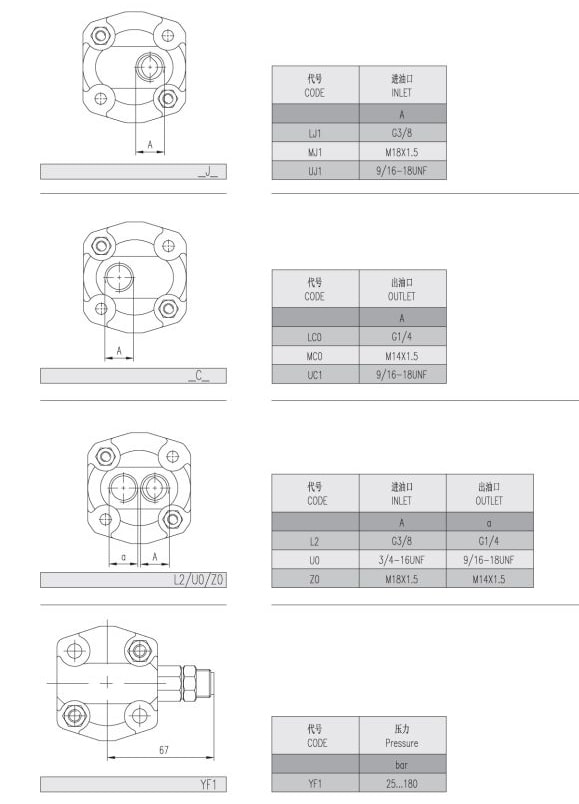

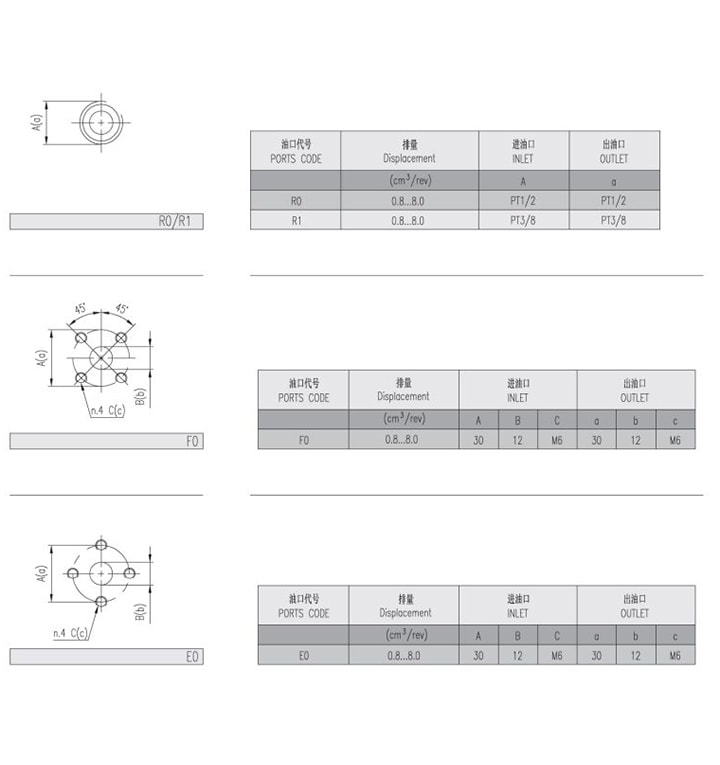

Regras para códigos de encomenda
Mini bomba de engrenagem externa, Grupo 1
Mini bomba de engrenagem externa, Grupo 1
Mini bomba de engrenagem externa, Grupo 1
Mini bomba de engrenagem externa, Grupo 1
Mini bomba de engrenagem externa, Grupo 1

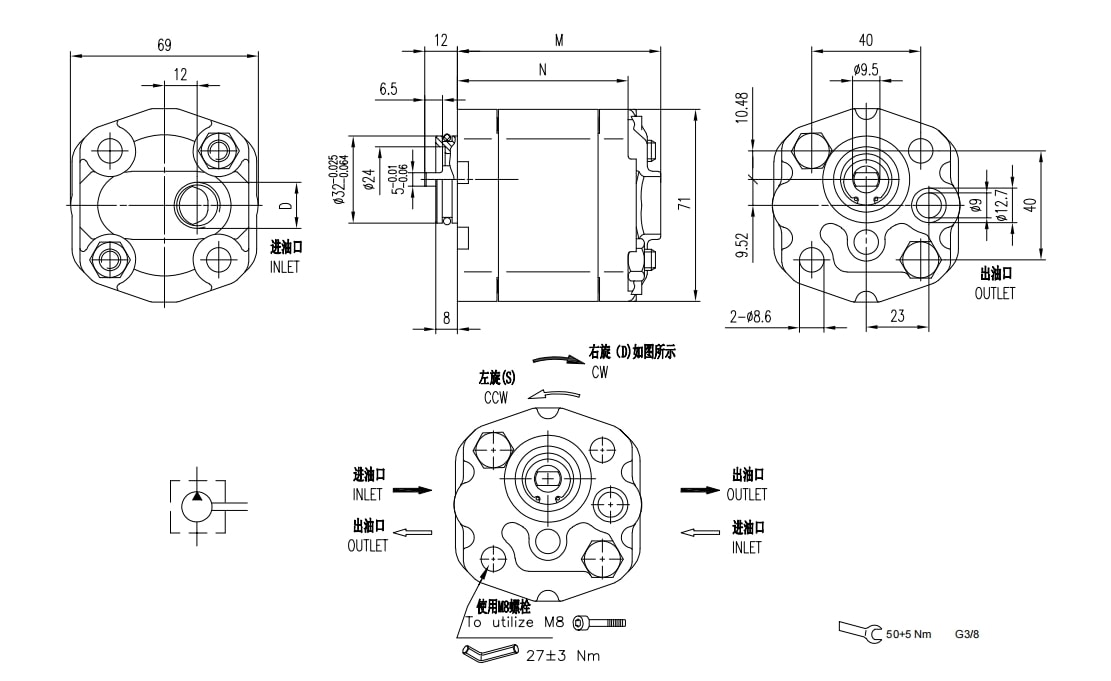

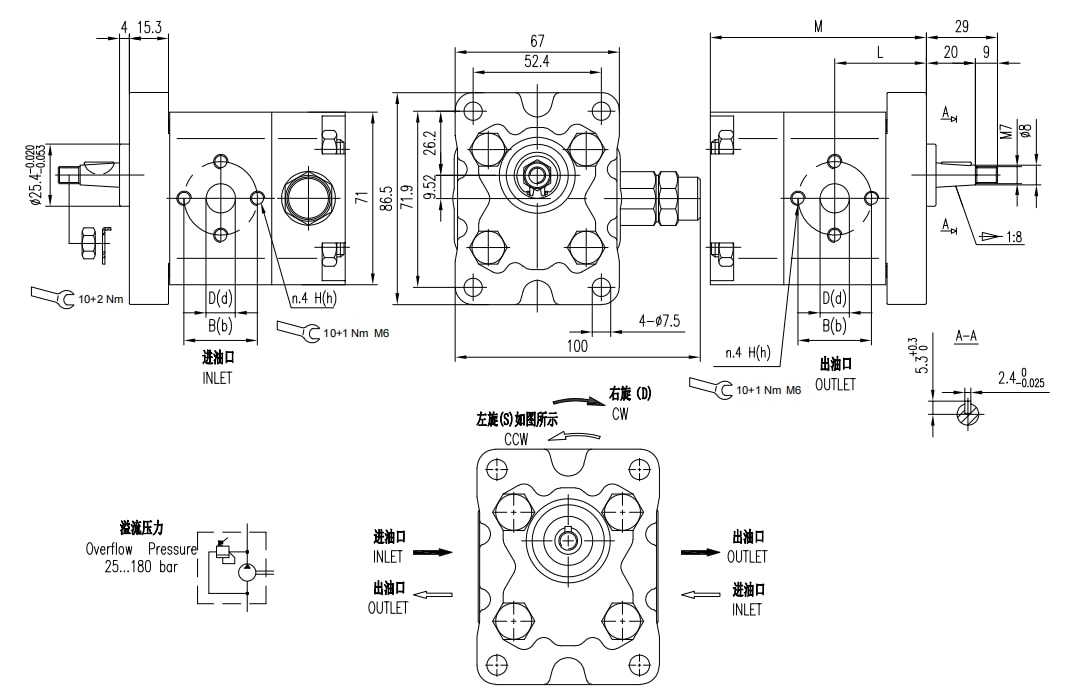

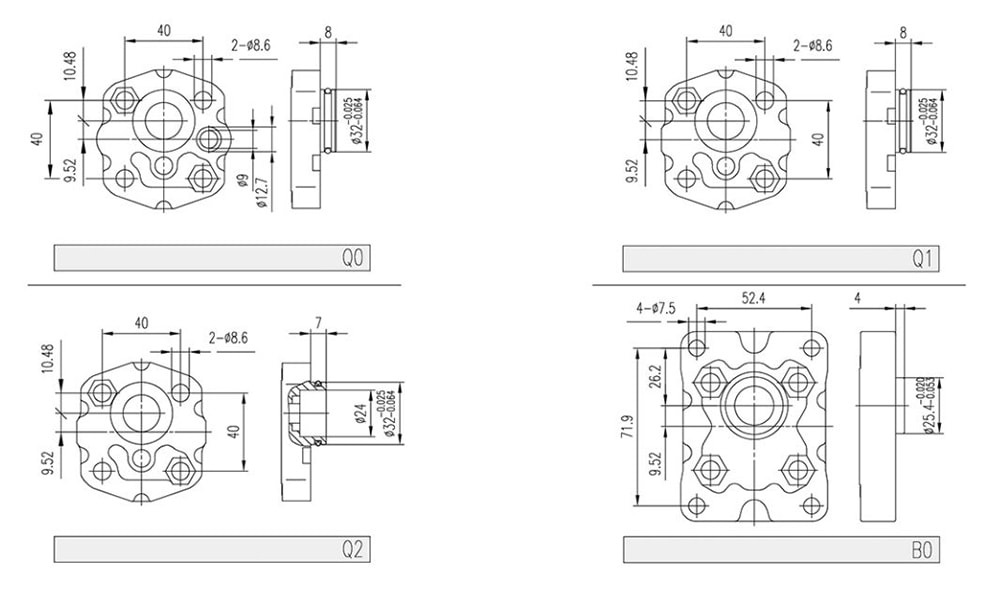

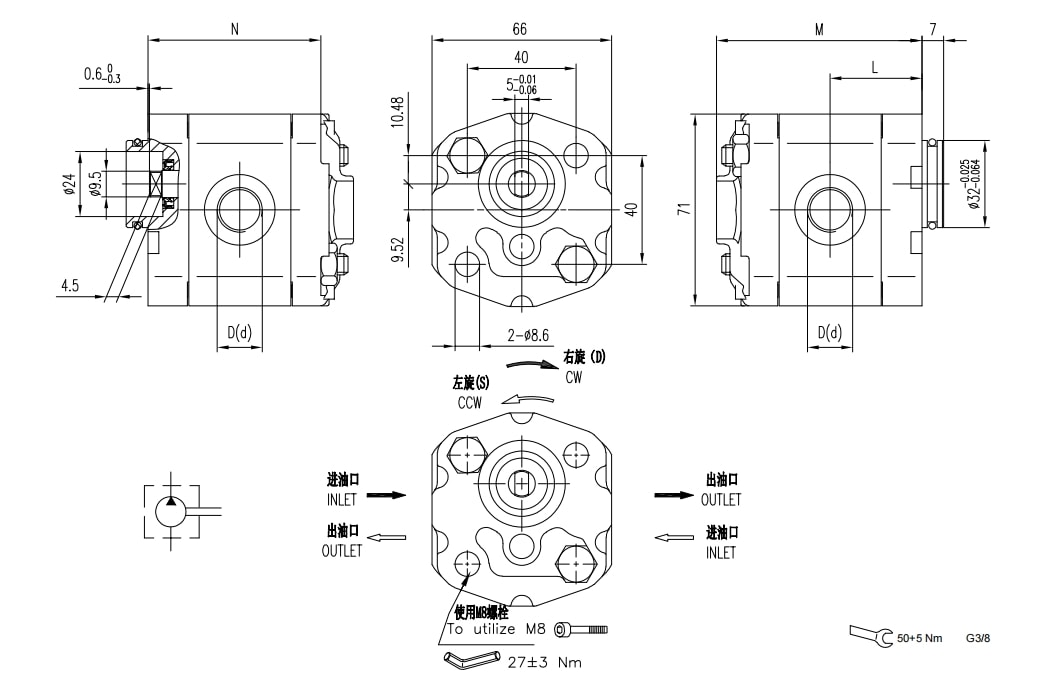

Dimensões padrão
Mini bomba de engrenagem externa, Grupo 1
Bomba de engrenagem externa
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada
P1 P2 P3 M N
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm   D
0.8 230 250 270 6000 1000 0.76 73.5 61.5 LJ1 G3/8
1.1 230 250 270 6000 1000 0.77 74 62 LJ1 G3/8
1.3 230 250 270 6000 1000 0.78 75 63 LJ1 G3/8
1.6 230 250 270 6000 1000 0.79 76 64 UJ1 G3/8
1.8 230 250 270 6000 1000 0.81 77 65 LJ1 G3/8
2.1 230 250 270 6000 1000 0.82 78 66 LJ1 G3/8
2.7 230 250 270 6000 800 0.85 80 68 UJ1 G3/8
3.2 210 230 250 5000 800 0.87 82 70 LJ1 G3/8
3.7 210 230 250 4500 800 0.9 84 72 LJ1 G3/8
4.2 210 230 250 4000 800 0.93 86 74 LJ1 G3/8
4.8 190 210 230 3500 600 0.95 88 76 LJ1 G3/8
5.8 190 210 230 3000 600 1.02 92 80 LJ1 G3/8
7 160 180 200 2500 600 1.07 96 84 LJ1 G3/8
8 160 180 200 2100 600 1.13 100 88 LJ1 G3/8

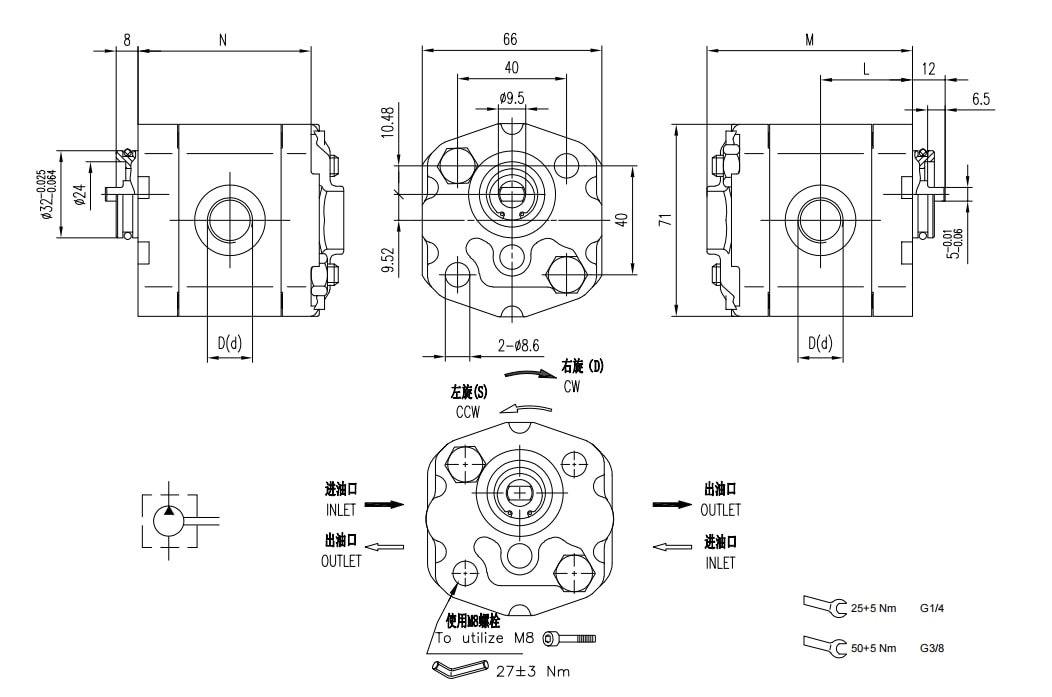

Mini bomba de engrenagem externa, Grupo 1
Bomba de engrenagem externa
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M N L
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm mm   D d
0.8 230 250 270 6000 1000 0.76 73.5 61.5 32.8 L2 G3/8 G1/4
1.1 230 250 270 6000 1000 0.77 74 62 33 L2 G3/8 G1/4
1.3 230 250 270 6000 1000 0.78 75 63 33.5 L2 G3/8 G1/4
1.6 230 250 270 6000 1000 0.79 76 64 34 L2 G3/8 G1/4
1.8 230 250 270 6000 1000 0.81 77 65 34.5 L2 G3/8 G1/4
2.1 230 250 270 6000 1000 0.82 78 66 35 L2 G3/8 G1/4
2.7 230 250 270 6000 800 0.85 80 68 36 L2 G3/8 G1/4
3.2 210 230 250 5000 800 0.87 82 70 37 L2 G3/8 G1/4
3.7 210 230 250 4500 800 0.9 84 72 38 L2 G3/8 G1/4
4.2 210 230 250 4000 800 0.93 86 74 39 L2 G3/8 G1/4
4.8 190 210 230 3500 600 0.95 88 76 40 L2 G3/8 G1/4
5.8 190 210 230 3000 600 0.02 92 80 42 L2 G3/8 G1/4
7 160 180 200 2500 600 1.07 96 84 44 L2 G3/8 G1/4
8 160 180 200 2100 600 1.13 100 88 46 L2 G3/8 G1/4
Mini bomba de engrenagem externa, Grupo 1
Bomba de engrenagem externa
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M N L
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm mm   D d
0.8 230 250 270 6000 1000 0.76 73.5 61.5 32.8 L3 G3/8 G3/8
1.1 230 250 270 6000 1000 0.77 74 62 33 L3 G3/8 G3/8
1.3 230 250 270 6000 1000 0.78 75 63 33.5 L3 G3/8 G3/8
1.6 230 250 270 6000 1000 0.79 76 64 34 L3 G3/8 G3/8
1.8 230 250 270 6000 1000 0.81 77 65 34.5 L3 G3/8 G3/8
2.1 230 250 270 6000 1000 0.82 78 66 35 L3 G3/8 G3/8
2.7 230 250 270 6000 800 0.85 80 68 36 L3 G3/8 G3/8
3.2 210 230 250 5000 800 0.87 82 70 37 L3 G3/8 G3/8
3.7 210 230 250 4500 800 0.9 84 72 38 L3 G3/8 G3/8
4.2 210 230 250 4000 800 0.93 86 74 39 L3 G3/8 G3/8
4.8 190 210 230 3500 600 0.95 88 76 40 L3 G3/8 G3/8
5.8 190 210 230 3000 600 1.02 92 80 42 L3 G3/8 G3/8
7 160 180 200 2500 600 1.07 96 84 44 L3 G3/8 G3/8
8 160 180 200 2100 600 1.13 100 88 46 L3 G3/8 G3/8

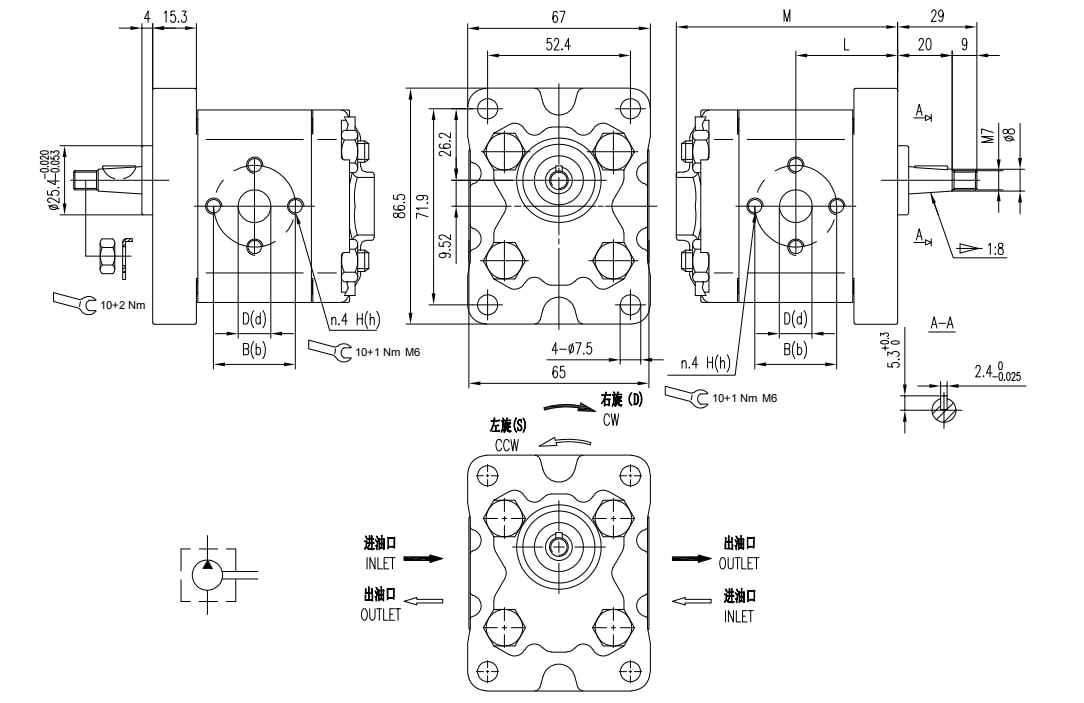

Mini bomba de engrenagem externa, Grupo 1
Bomba de engrenagem externa
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L B D H b d h
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm   mm mm   mm mm
0.8 230 250 270 6000 1000 0.86 74.5 33.8 E0 30 12 M6 30 12 M6
1.1 230 250 270 6000 1000 0.88 75 34 E0 30 12 M6 30 12 M6
1.3 230 250 270 6000 1000 0.90 76 34.5 E0 30 12 M6 30 12 M6
1.6 230 250 270 6000 1000 0.92 77 35 E0 30 12 M6 30 12 M6
1.8 230 250 270 6000 1000 0.94 78 35.5 E0 30 12 M6 30 12 M6
2.1 230 250 270 6000 1000 0.96 79 36 E0 30 12 M6 30 12 M6
2.7 230 250 270 6000 800 0.988 81 37 E0 30 12 M6 30 12 M6
3.2 210 230 250 5000 800 1.016 83 38 E0 30 12 M6 30 12 M6
3.7 210 230 250 4500 800 1.044 85 39 E0 30 12 M6 30 12 M6
4.2 210 230 250 4000 800 1.072 87 40 E0 30 12 M6 30 12 M6
4.8 190 210 230 3500 600 1.1 89 41 E0 30 12 M6 30 12 M6
5.8 190 210 230 3000 600 1.156 93 43 E0 30 12 M6 30 12 M6
7.0 160 180 200 2500 600 1.212 97 45 E0 30 12 M6 30 12 M6
8.0 160 180 200 2100 600 1.268 101 47 E0 30 12 M6 30 12 M6
Mini bomba de engrenagem externa, Grupo 1
Bomba de engrenagem externa
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L B D H b d h
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm   mm mm   mm mm
0.8 230 250 270 6000 1000 0.86 83.5 33.8 E0 30 12 M6 30 12 M6
1.1 230 250 270 6000 1000 0.88 84 34 E0 30 12 M6 30 12 M6
1.3 230 250 270 6000 1000 0.90 85 34.5 E0 30 12 M6 30 12 M6
1.6 230 250 270 6000 1000 0.92 86 35 E0 30 12 M6 30 12 M6
1.8 230 250 270 6000 1000 0.94 87 35.5 E0 30 12 M6 30 12 M6
2.1 230 250 270 6000 1000 0.96 88 36 E0 30 12 M6 30 12 M6
2.7 230 250 270 6000 800 0.988 90 37 E0 30 12 M6 30 12 M6
3.2 210 230 250 5000 800 1.016 92 38 E0 30 12 M6 30 12 M6
3.7 210 230 250 4500 800 1.044 94 39 E0 30 12 M6 30 12 M6
4.2 210 230 250 4000 800 1.072 96 40 E0 30 12 M6 30 12 M6
4.8 190 210 230 3500 600 1.1 98 41 E0 30 12 M6 30 12 M6
5.8 190 210 230 3000 600 1.156 102 43 E0 30 12 M6 30 12 M6
7.0 160 180 200 2500 600 1.212 106 45 E0 30 12 M6 30 12 M6
8.0 160 180 200 2100 600 1.268 110 47 E0 30 12 M6 30 12 M6
