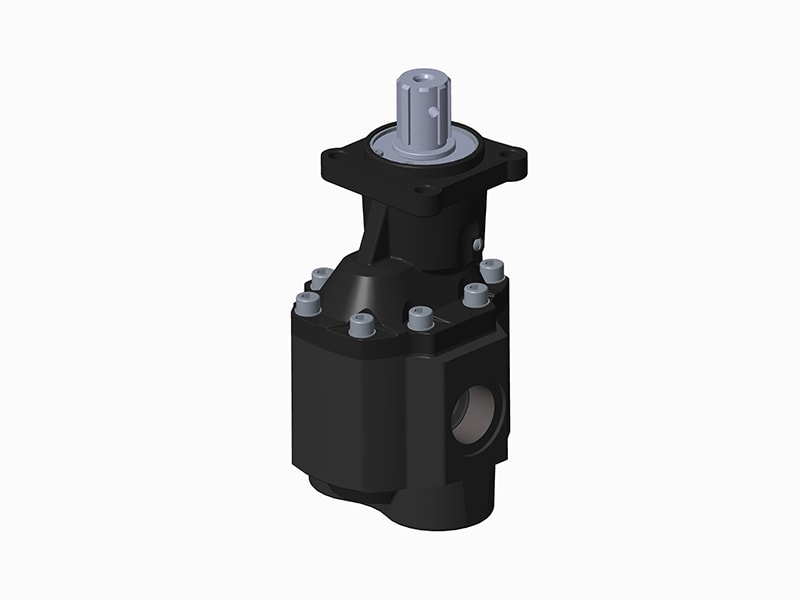

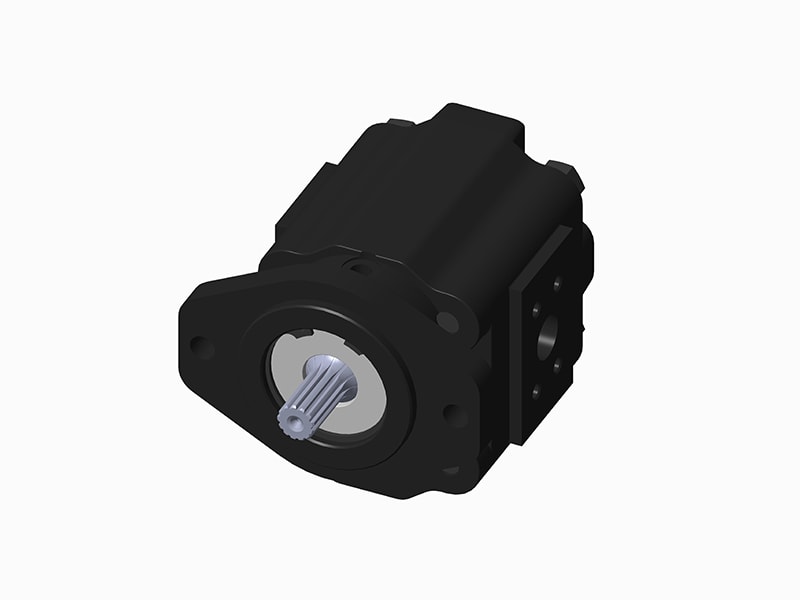

Bomba de engrenagem externa

Bomba de engrenagem externa, Grupo 3.5 (21.1~105.4cm³/rev.)

Bombas hidráulicas
Bomba de engrenagem externa, Grupo 3.5
Bomba de engrenagem externa, Grupo 3.5 Bomba de engrenagem externa, Grupo 3.5
Informações técnicas
  • Deslocamento: 21.1~105.4cm³/rev.
  • Sentido de rotação: no sentido horário (D), anti-horário (S), reversível (R)
  • Velocidade mínima: 600r/mín
  • Velocidade máxima: 2400r/mín
  • Pressão máxima: 210~250bar
Tabela da curva de desempenho
Indústrias atendidas
  • Maquinário de construção
Solicite um orçamento
Características
  • Alta eficiência, longa vida útil
  • O ferro fundido integral oferece alta resistência à pressão
  • Alto desempenho mesmo em baixas velocidades

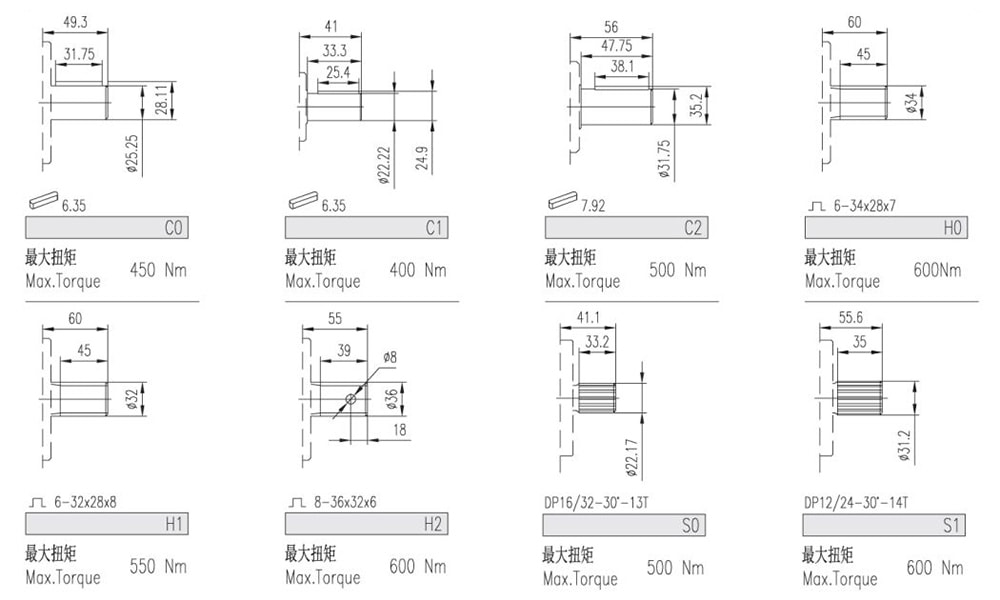

  • Várias opções de porta de óleo e extensão do eixo disponíveis
  • Vedação do eixo sem vazamentos
Parâmetros técnicos
Deslocamento Pressão absoluta de sucção Pressão máxima contínua Pressão máxima intermitente Pressão máxima de pico Velocidade mínima Velocidade máxima Eficiência volumétrica
Y Pe P1 P2 P3 nmín nmáx ηv
cm²/rev bar r/mín %
21.1 0.7...3 210 230 250 600 2400 ≥90
31.6
42.2
52.7
63.2
73.8
84.3
94.9 180 190 210
105.4

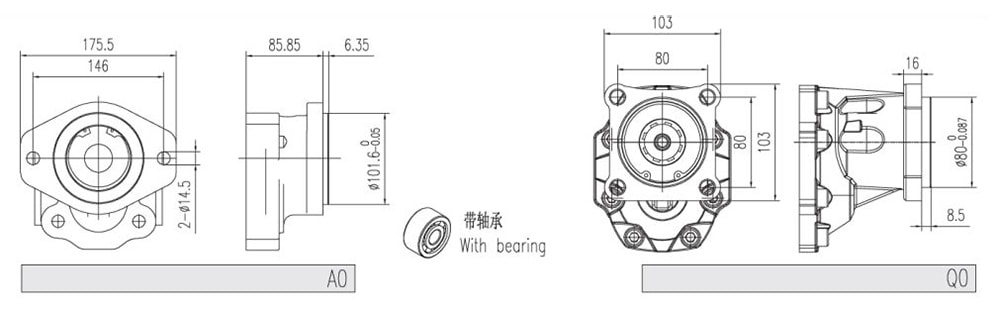

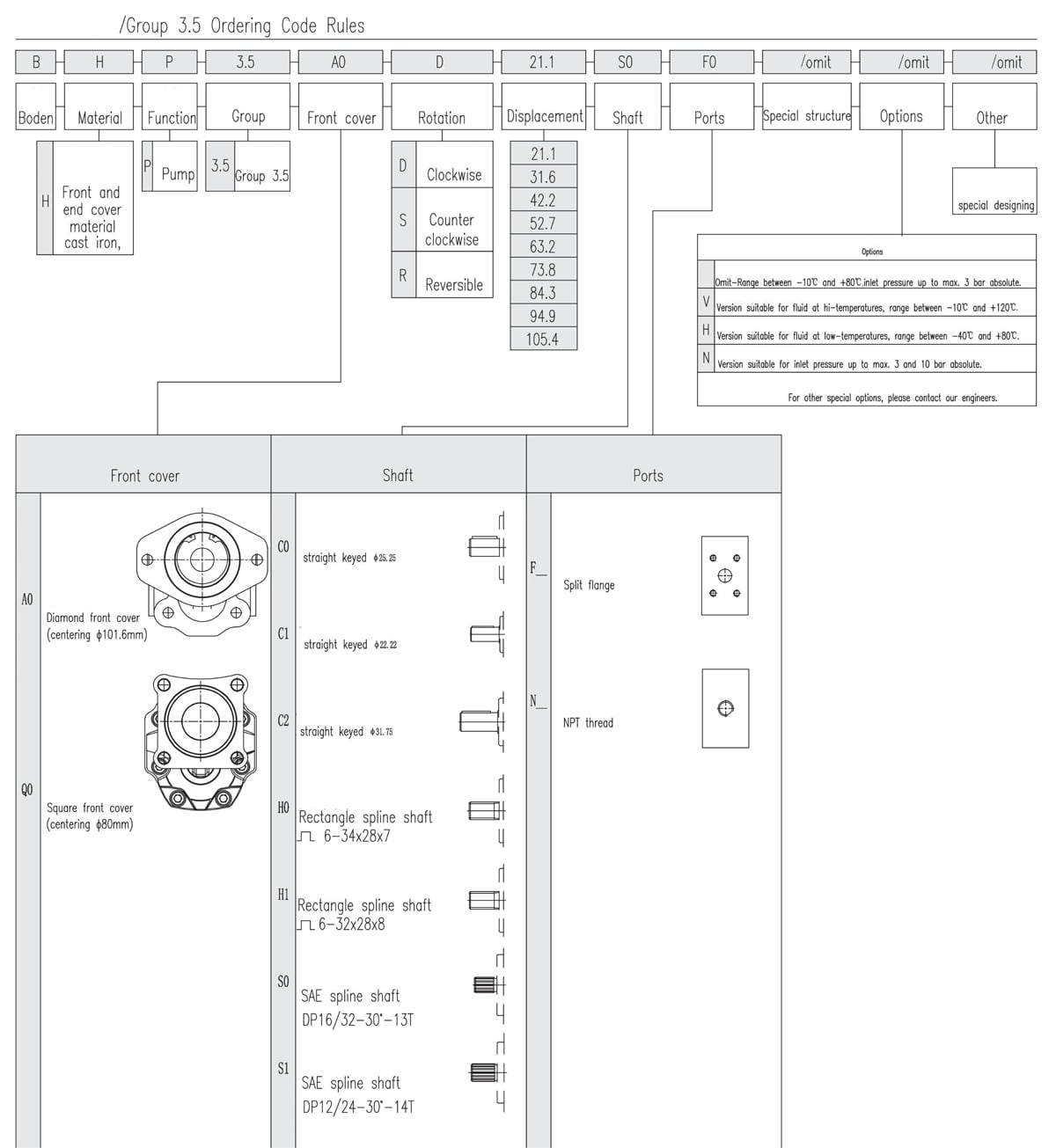

Regras para códigos de encomenda
Bomba de engrenagem externa, Grupo 3.5
Bomba de engrenagem externa, Grupo 3.5
Bomba de engrenagem externa, Grupo 3.5

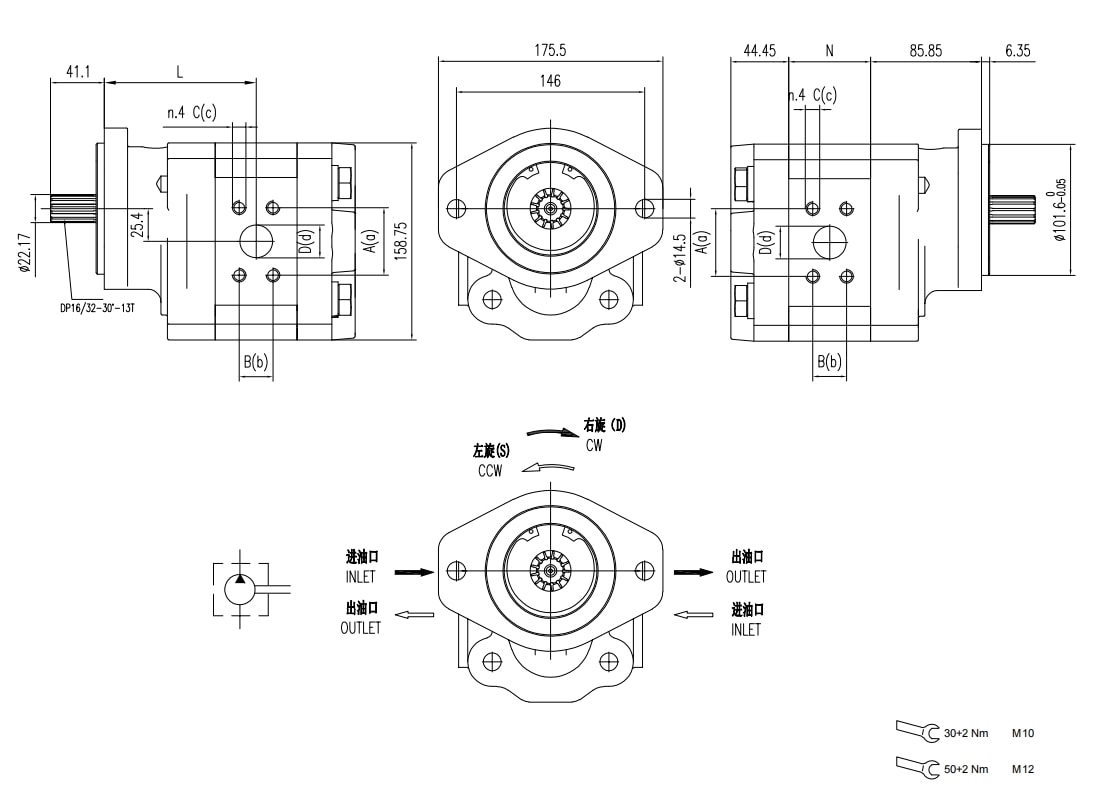

Dimensões padrão
Bomba de engrenagem externa, Grupo 3.5
Bomba de engrenagem externa, Grupo 3.5
Consulta

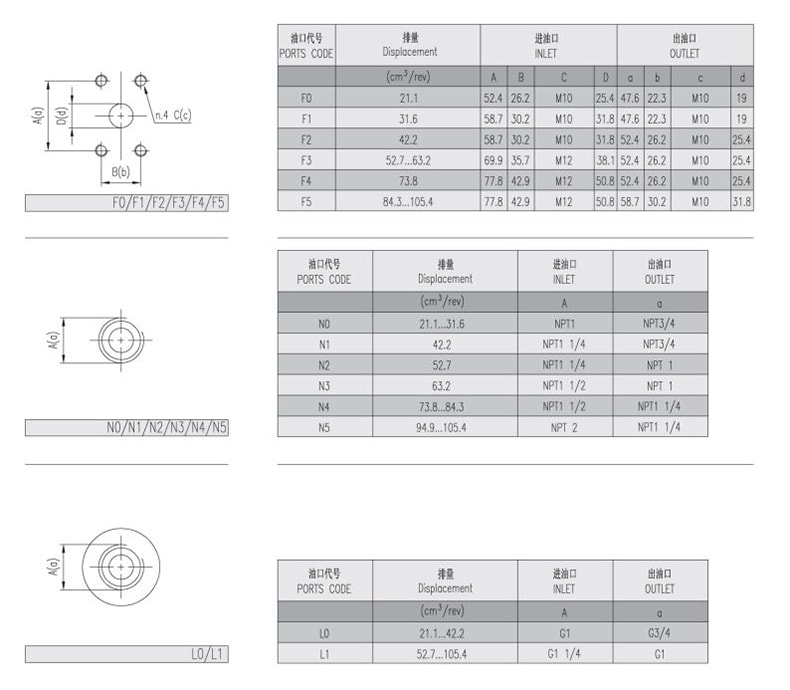

Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L A B C D a b c d
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm mm mm mm mm mm mm
21.1 210 230 250 2400 600 14.5 101.6 31.75 F0 52.4 26.2 M10 25.4 47.6 22.3 M10 19
31.6 210 230 250 2400 600 16.1 104.8 38.1 F1 58.7 30.2 M10 31.8 47.6 22.3 M10 19
42.2 210 230 250 2400 600 17.6 108 44.45 F2 58.7 30.2 M10 31.8 52.4 26.2 M10 25.4
52.7 210 230 250 2400 600 19.6 111.1 50.8 F3 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
63.2 210 230 250 2400 600 20.2 114.3 57.15 F3 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
73.8 210 230 250 2400 600 21 117.5 63.5 F4 77.8 42.92 M12 50.8 52.4 26.2 M10 25.4
84.3 210 230 250 2400 600 21.6 120.7 69.85 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
94.9 180 190 210 2400 600 22.4 123.8 76.2 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
105.4 180 190 210 2400 600 23.3 127 82.55 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8

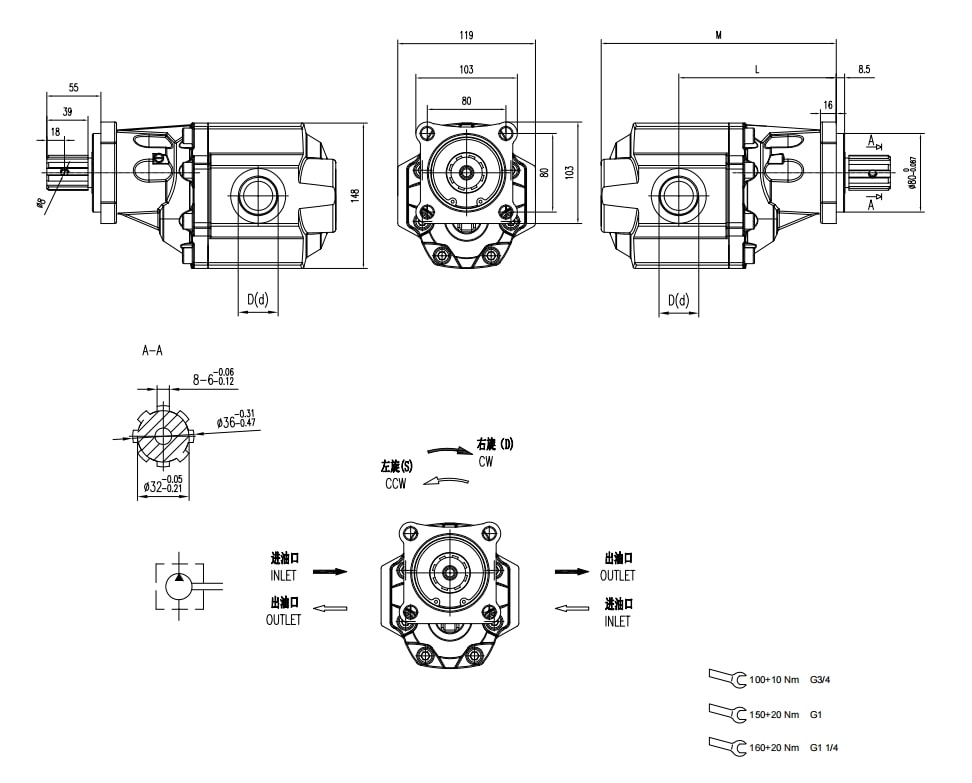

Bomba de engrenagem externa, Grupo 3.5
Bomba de engrenagem externa, Grupo 3.5
Consulta
Deslocamento Pressão máxima Velocidade máxima Velocidade mínima Peso Dimensões Código de porta de óleo Entrada Saída
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/mín) (r/mín) Kg mm mm
31.6 210 230 250 2400 600 14 127 182 L0 G1 G3/4
42.2 210 230 250 2400 600 14.2 128.5 184.5 L0 G1 G3/4
52.7 210 230 250 2400 600 14.5 132.5 191.5 L1 G11/4 G1
63.2 210 230 250 2400 600 14.8 135.5 198.5 L1 G11/4 G1
84.3 210 230 250 2400 600 15.1 141 210.5 L1 G11/4 G1
105.4 210 230 250 2400 600 15.5 149 229 L1 G11/4 G1
